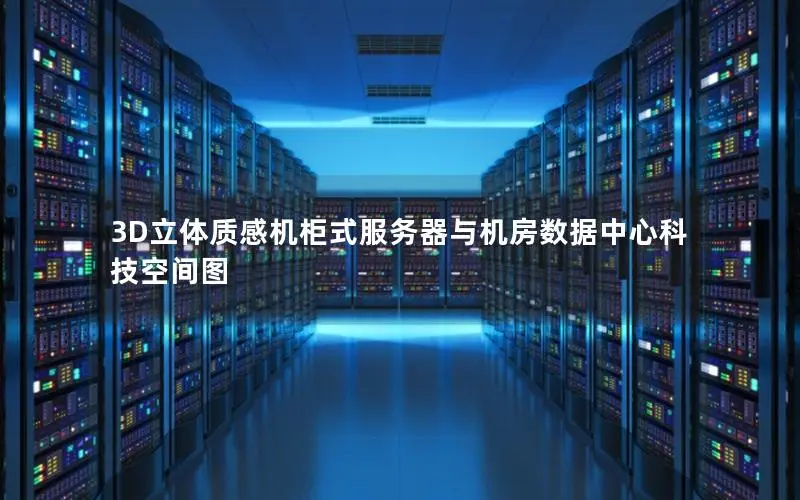

3D立体质感机柜式服务器与机房数据中心科技空间图

技术架构与实现方案

基于HTML5与WebGL技术构建的3D机房可视化系统，通过Three.js框架实现动态渲染。系统采用模块化建模方法，精确还原服务器机柜的前后接口布局、U位空间及设备运行指示灯状态。数据接口对接动环监控系统，实时映射CPU负载、网络流量等28类设备参数。

三维建模设计流程

专业建模团队依据CAD图纸执行五阶段建模规范：

1. 设备测绘：采集机柜尺寸误差控制在±1mm
2. 材质映射：应用PBR材质表现金属拉丝质感
3. 拓扑构建：创建包含800+组件的设备层级树
4. 动画绑定：预设设备插拔/风扇转移动画关键帧
5. 性能优化：模型面数压缩至原始文件的40%

可视化运维应用

通过三维数字孪生实现三大核心功能：

• 容量管理：动态显示U位占用与电力负荷热力图
• 故障定位：告警设备自动聚焦并显示维修路径
• 模拟演练：支持设备迁移方案的碰撞检测

系统集成AR眼镜交互模式，运维人员可通过手势操作查看隐蔽线缆。

空间优化策略

采用冷热通道隔离技术，通过三维气流模拟实现能耗降低23%。智能PDU配合承重传感器，动态调整设备分布密度。模块化设计支持快速扩展，单个集装箱单元可容纳42U标准机柜。
